Absorbér oxidu uhličitého s presným a bezstratovým dávkovaním CO2

Autor článku: MUDr. Juraj Halyák · 27.10.2011 · Sledovanost: 19487x · Vytisknuto: 2818x
Hodnocení: 5.56/6 (9x) · Odměněn: není

Vodné rastliny pestované v akváriu, pre svoj zdravý rast, pevné odolné pletivo a sýtu farbu, potrebujú správnu výživu. Rastliny menia svoj metabolizmus v závislosti od striedania dňa a noci. V podmienkach akvária je to v závislosti od zapínania a vypínania elektrického osvetlenia. Je to ich prirodzený biorytmus. Rastliny za svetla – počas fotosyntézy – absorbujú oxid uhličitý a súčasne vylučujú kyslík, životne dôležitý pre živočíchy chované v akváriu. Preto jednou z podmienok je aj optimálna koncentrácia oxidu uhličitého vo vode akvária. Obsah CO2, hlavne v estetickom, rastlinami bohato osadenom akváriu je vo väčšine prípadov nedostatočný, preto je ho potrebné do akváriovej vody dodávať.

Firmy, ktorých program je zameraný na výrobu akvaristických pomôcok – počítajúc tu aj najrenomovanejšie – vyvinuli veľké množstvo zložitých mechanizmov na obohatenie akváriovej vody oxidom uhličitým. Predávajú sa pod rôznymi názvami: CO2 hnojenie, difuzér, difuzér so špirálou, difuzér s počítačom bubliniek (bublecounter), membránový difuzér, fertilizačné zariadenie, CO2 reaktor a iné. Najzávažnejším nedostatkom väčšiny zariadení je, že sa pri ich používaní nedá hodnoverne zistiť množstvo CO2, ktoré sa absorbuje do vody akvária. Tento nedostatok bol odstránený pri kvalitnejších membránových difúzoroch. Pri týchto prístrojoch je však problematické udržiavanie čistoty membrány a i nepatrným kalom uchyteným na membráne sa rapídne znižuje efektivita prístroja.

Princíp absorbéra, s presným určením absorbovaného CO2, pri jeho 100%-nom využití
Princípom prístroja je pohlcovanie plynného CO2 do akváriovej vody z miniatúrneho potápačského zvonu (kesónu).

Kesón je dutý kváder (valec, alebo iný vhodný geometrický tvar) bez dna, ponorený do vody. Keď do kesónu privedieme plynný CO2, vyplní priestor pod stropom kesónu a vytlačí vodu z kesónu – v závislosti od objemu plynu vytlačí len časť vody, alebo všetku vodu. Voda vyvíja na plyn v kesóne určitý tlak, ktorý je priamo úmerný hĺbke ponoru, teda výške vodného stĺpca nad kesónom. V podmienkach akvária, i keď tlak plynu v kesóne je len o málo vyšší ako tlak vzduchu nad hladinou akvária, tento tlak je postačujúci na postupnú, pomerne rýchlu absorbciu CO2 do akváriovej vody cez medzifázové rozhranie plyn / kvapalina. (Tento tlak je však natoľko nízky, že nespôsobí silné sýtenie a vytvorenie "sódovky" v akváriu.) Absorbcia CO2 sa urýchľuje stálou výmenou vody v prístroji čerpadlom. Absorbér oxidu uhličitého rieši aj sledovanie objemu absorbovaného plynu, preto je prístroj z priesvitného materiálu s vyznačenou stupnicou na bočnej stene v ml3.

Základná schéma klasického kesónu


Autor: MUDr. Juraj Halyák

Základy konštrukcie CO2 absorbéra pre použitie v akvaristike.


Autor: MUDr. Juraj Halyák

A - absorpčná komora
B - čerpadlová komora
1 - strop absorbéra súčasne aj strop absorpčnej komory s otvorom pre únik vzduchu pri vkladaní absorbéra do akvária a pre vstup CO2 pri prevádzke absorbéra
2 - otvor pre odtok vody obohatenej o CO2; z absorbéra
3 - medzikomorová stena s otvorom pre vyústenie výtokovej rúry čerpadla
4 - otvor pre vstup vody do čerpadlovej komory absorbéra
5 - dno čerpadlovej komory súčasne aj dno absorbéra

Súčiastky na realizáciu prototypu absorbéra.


Autor: MUDr. Juraj Halyák

Zoznam použitých elementov:
- Teleso absorbéra valcovitého tvaru (plexisklo) s vyrezanými otvormi a s hermeticky fixovanou hadičkou v strope absorbéra (na začiatku spoločnou, vyššie rozdelenou "T – trúbkou" na dve ramená: 1. pre odvedenie vzduchu pri vkladaní absorbéra do akvária a 2. pre prívod CO2 - viď nákres str. 5. )
- Dno absorbéra (biela umelá hmota)
- Ochranné sito na prekrytie otvorov v telese absorbéra
- Prísavné držiaky
- Kruhová medzikomorová lamela s excentrickým otvorom pre výtokovú rúrku čerpadla
- Čerpadlo s elektrickým káblom

Kompletizovaný prototyp absorbéra


Autor: MUDr. Juraj Halyák

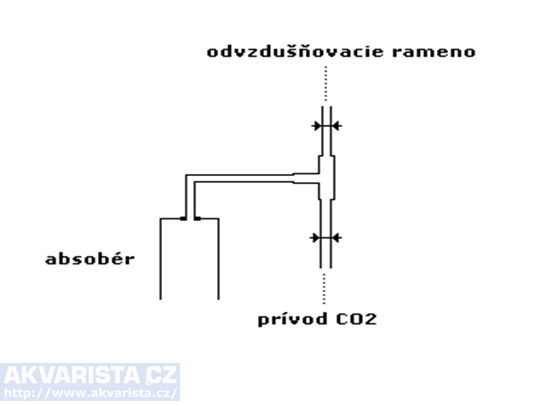

Schéma výstupu hadičky z absorbéra


Autor: MUDr. Juraj Halyák

Funkčný prototyp absorbéra v akváriu


Autor: MUDr. Juraj Halyák

Poznámky pre spustenie absorbéra do prevádzky


1. Absorbér ponárame pod hladinu vody v akváriu v zvislej polohe s otvoreným ventilom na odvzdušňovacom ramene výstupnej/vstupnej hadičky a s uzatvoreným ventilom na ramene pre vstup CO2. Ponárame ho pomaly, aby vzduch z absorpčnej komory stačil unikať.
2. Ponoríme ho do takej hĺbky, aby strop absorbéra bol pod hladinou vody cca 50 mm.
3. Prísavnými držiakmi fixujeme absorbér k bočnej stene akvária.
4. Uzavrieme ventil na odvzdušňovacom ramene výstupnej hadičky a otvoríme ventil na ramene vstupnej hadičky pre CO2.
A.- Oxid uhličitý napúšťame do absorbéra z tlakovej nádoby skvapalneného CO2. Vpustený plyn vytláča vodu z absorpčnej komory. Výška jej klesajúcej hladiny, sledovateľná na bočnej stene absorbéra (v ml³) udáva množstvo plynného CO2 na absorbciu. Po dosiahnutí požadovaného objemu, uzavrieme ventil a zapneme čerpadlo. Hladina vody v absorpčnej komore sa postupne zvyšuje, čo svedčí o pohlcovaní plynného CO2 akváriovou vodou. Keď voda vyplní celú absorpčnú komoru, môžeme vypnúť čerpadlo, resp. vpustiť ďalší objem plynného CO2 na absorbciu.
B.- V kombinácii s počítačom bubliniek, zapojeného na napúšťacie rameno viacúčelovej hadice, do absorpčnej komory napúšťame len také množstvo plynného CO2, ktoré – pri zapnutom čerpadle – sa stačí priebežne absorbovať do vody. V danom prípade, pod stropom absorbéra sa vytvorí len malá plynná bublina, ktorá hladinu vody nestláča nižšie a množstvo bezstratovo absorbovaného oxidu uhličitého sa udáva počtom bubliniek

Pozorovania pri prevádzke prototypu absorbéra


1. Pri prevádzkovaní absorbéra je dôležité zaistiť dobrú cirkuláciu vody v akváriu (napr. výkonným filtrom), aby "obohatená" voda z absorbéra sa rovnomerne v akváriu rozptýlila a dostala ku všetkým rastlinám.
2. Pri naplnení absorbéra 200 ml CO2 pri zapnutom čerpadle (nastavenom na minimálny výkon) sa absorbovalo do vody za 30 minút asi 75 ml CO2. Ak čerpadlo nebolo zapnuté, za tých istých podmienok sa absorbovalo len asi 10 ml CO2.
3. Aj v prípade, že použité CO2 je "kontaminované" vzduchom, všetok prítomný oxid uhličitý sa absorbuje, keďže CO2 je ťažší ako vzduch a v absorpčnej komore vyplní priestor tesne nad hladinou vody. Reziduálny vzduch potom, ako hladina vody v komore sa prestane dvíhať (absorbcia CO2 sa skončila), vypustíme odvzdušňovacou hadičkou.

Poznámka:
Popísaný prototyp absorbéra je "vnútorný" (je uložený do nádrže). Modifikáciou tohto – na princípe spojených nádob – je možné realizovať "vonkajší", vedľa alebo za nádržou, ktorý viac vyhovuje estetickým požiadavkám akvária.

výrobok zapísaný Úradom priemyselného vlastníctva Slovenskej republiky do registra ako úžitkový vzor číslo 5603, dňa 1.10.2010
